1 范圍
本標準規定了多孔搪玻璃片式冷凝器的S式、基本參數、主要尺寸和要求以及銘牌、出廠文件及包 裝、運輸。
本標準適用于器內設計壓力大于一0. 1 MPa、小于0. 1 MPa,夾層內設計壓力小于等于0. 25 MPa, 冷凝器面積3 m2?30 m2,器內工作溫度0 C?200 X：,夾層內工作溫度小于等于95 1^的多孔搪玻璃片 式冷凝器。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的.凡是注日期的引用文件，僅注日期的版本適用于本文 件。凡是不注日期的引用文件,其新版本(包括所有的修改單)適用于本文件。
GB/T 94. 3殫性墊圈技術條件鞍形、波形彈性墊圈
GB/T 898 雙頭螺柱bm = 1.25d
GB/T 6170 1型六角錁母
GB 25025搪玻璃設備技術條件
HG/T 2049搪玻璃設備卨頸法蘭
HG/T 2054搪玻璃設備卡子
HG/T2143搪玻璃設備管口
HG/T 20592 鋼制管法蘭(PN系列)
QB/T 3627聚四氟乙烯薄膜
3 術語和定義
下列術語和定義適用于本文件。
3.1
多孔搪玻璃片式冷凝器 glassHined porous plate-type condenser
單片由兩碟片焊制，并分別制作成大孔和多孔，間隔重備組合的搪玻璃冷凝器.
4 型式、基本參數和主要尺寸
4.1型式
多孔片式冷凝器由器蓋、器底、冷凝中片1、冷凝中片2組成，夾層內冷卻水由器外接頭串聯或并聯 連接。
多孔片式冷凝器塱式、基本參數和主要尺寸見圖1、表1、表2和表3。

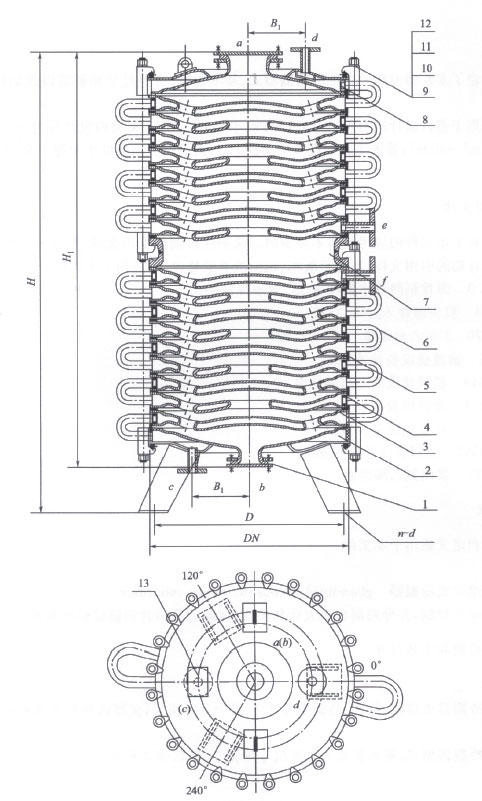

圖1 多孔搪玻璃片式冷凝器
表1明細表
| 件號 | 標準號 | 名稱 | 數攝 | 材料 | 備注 |
| 1 | 一 | 管口附件 | 2 | 組合件 | |
| 2 | _ | 器底 | 1 | 符合GB 2S025要求 | 搪玻璃 |
| 3 | 冷凝中片1 | 符合GB 25025要求 | 搪玻璃 | ||
| 4 | 一 | 冷凝屮片2 | 符合GB 25025要求 | 搪玻璃 | |
| 5 | — | 密封圈 | 組合件 | ||
| 6 | 接管組 | 夾布壓力膠管 | |||
| 7 | 掂玻璃環 | 符合GB 25025要求 | 搪玻璃 | ||
| 8 | — | 器蓋 | 1 | 符合GB 25025要求 | 搪玻璃 |
| 9 | HG/T 2054 | 卡子AM20 | 組合件 | 根據規格碥定數fi | |
| 10 | GB/T 6170 | 螵母 M20 | 8級 | 根據規格確定數量 | |
| 11 | GB/T 898 | 雙頭螺柱 | 8. 8級 | 根據規格確定數世 | |
| 12 | GB/T 94. 3 | 彈性墊圈 | 65Mn | 拫據規格確定數蛍 | |
| 13 | 銘牌 | 1 | 組合件 |
表2管口公稱直徑 單位為毫米
| 管口 | WN 0. 63 | WN 1 | 標準編號 | 用途 |
| a | 150 | 150 | HG/T 2143 | 熱流體進料口 |
| b | 80 | 100 | HG/T 2143 | 熱流體出料口 |
| c | 25 | 32 | HG/T 20592 | 冷邰水進口 |
| d | 25 | 32 | HG/T 20592 | 冷卻水出口 |
| e | 25 | 32 | HG/T 20592 | 冷卻水進口 |
| f | 25 | 32 | HG/T 20592 | 冷卻水出口 |
4.2 冷凝片面積
多孔搪玻璃片式冷凝器由器蓋、器底和冷凝片組成，冷凝面積為三者之和冷凝片冷凝面積分兩種規格：0.63㎡/片、1.0 ㎡/片，分別以WN-0. 63和WN-1表示。器蓋和器底的冷凝面積為冷凝片面積 的二分之一。
表3尺寸表
| 類別 | 冷凝片數 | 搪玻璃環數量 | 冷凝面積 /m2 | DN/mm | D/mm | B1/mm | H/mm | H1/mm | n-d |
| WN-0. 63 | 3 | — | 2.4 | 695 | 670 | 190 | 660 | 460 | 3 —Φ23 |
| 5 | — | 4 | 800 | 600 | |||||
| 7 | — | 5 | 930 | 730 | |||||
| 9 | — | 6 | 1070 | 870 | |||||
| 11 | — | 7.5 | 1210 | 1010 | |||||
| 13 | — | 9 | 1350 | 1150 | |||||
| 15 | — | 10 | 1480 | 1280 | |||||
| 17 | 1 | 11 | 1740 | 1540 | |||||
| 19 | 1 | 12 | 1880 | 1680 | |||||
| WN-1 | 5 | — | 6 | 860 | 810 | 200 | 850 | 6SO | 3 —Φ23 |
| 7 | — | 8 | 990 | 790 | |||||
| 9 | — | 10 | 1130 | 930 | |||||
| 11 | — | 12 | 1270 | 1070 | |||||
| 13 | — | 14 | 1410 | 1210 | |||||
| 15 | — | 16 | 1540 | 1340 | |||||
| 17 | 1 | 18 | 1810 | 1610 | |||||
| 19 | 1 | 20 | 1950 | 1750 | |||||
| 21 | 1 | 22 | 2080 | 1880 | |||||
| 23 | 1 | 24 | 2220 | 2020 | |||||
| 25 | 1 | 26 | 2360 | 2160 | |||||
| 27 | 2 | 28 | 2630 | 2430 | |||||
| 29 | 2 | 30 | 2770 | 2570 |
4.3密封圈
4.3.1 密封圈型式、基本參數和主要尺寸見圖2、表4和表5。

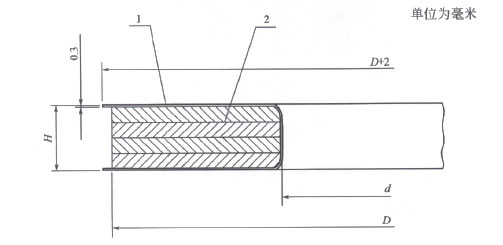

圖2密封圈
表4尺寸表單位毫米
| 類別 | D | d | H |
| WN-0. 63 | 690 | 620 | 8 |
| WN-1 | 860 | 790 | 8 |
表5明細表
| 件號 | 標準號 | 名稱 | 數量 | 材料 |
| 1 | QB/T 3627 | 外襯套 | 1 | 聚四氟乙烯 |
| 2 | 內墊片 | 1 | 非金屬軟質墊片（按介質和使用溫度要求） |
4. 3.2 密封圈用聚四氟乙烯應符合QB/T 3627規定，厚度均勻，允許偏差為士0. 1 mm,密封平面不允許有皺紋及徑向溝槽。
4. 3.3 搪玻璃環型式、基本參數和主要尺寸見圖3、表6和表7。

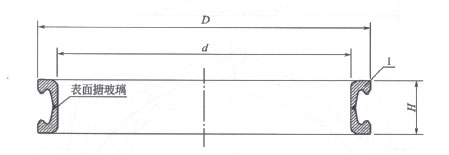

圖3 搪玻璃杯
表6尺寸表 單位毫米
| 類別 | D | d | H |
| WN-0. 63 | 695 | 595 | 120 |
| WN-1 | 860 | 760 | 140 |
表7明細表
| 件號 | 標準號 | 名稱 | 數量 | 材質 |
| 1 | HG/T 2049 | 高頸法蘭 | 2 | 符合GB 25025要求 |
4. 3. 4 器蓋、器底、冷凝中片1、冷凝中片2型式、基本參數和主要尺寸見圖4、圖5、圖6、圖7和表8。

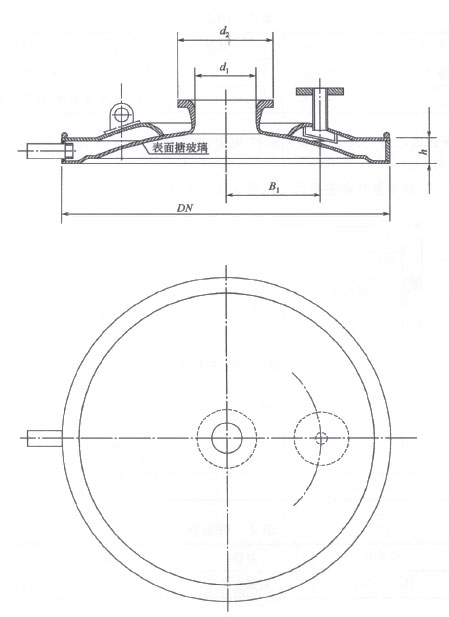

圖4 器蓋

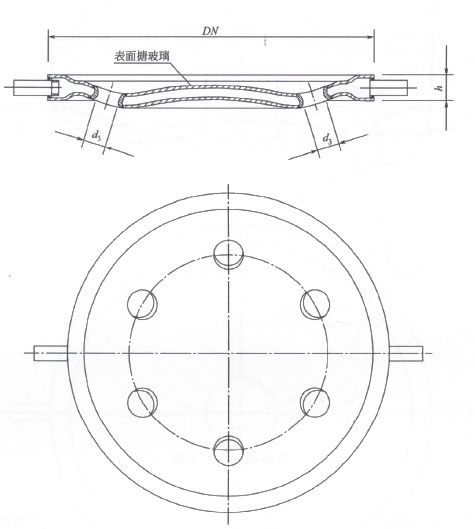

圖5 冷凝器中片 1

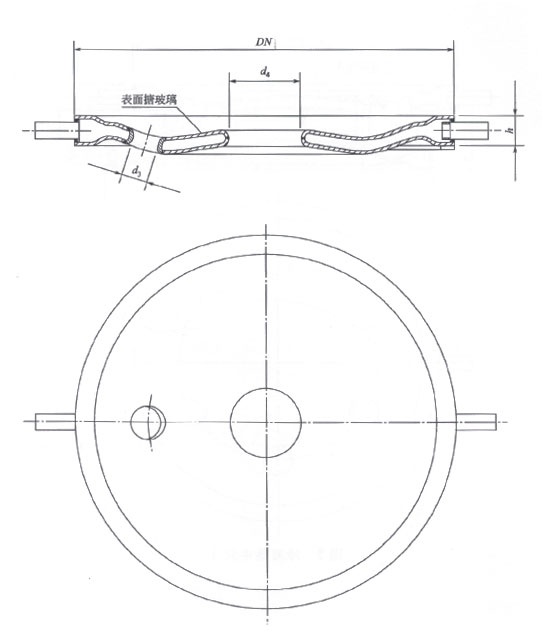

圖6 冷凝器中片 2

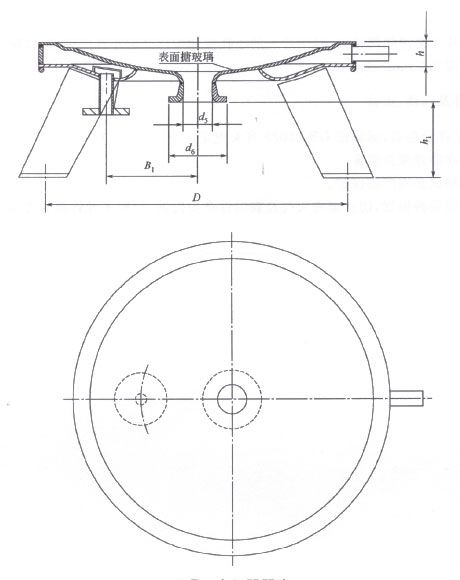

圖6 冷凝器器底 2
表8尺寸表 單位為毫米
| 類別 | DN | D | d1 | d2 | d3 | d4 | d5 | d6 | B1 | h | h1 |
| WN-0. 63 | 695 | 670 | 130 | 202 | 65 | 130 | 65 | 128 | 190 | 58 | ~200 |
| WN 1 | 860 | 810 | 130 | 202 | 65 | 130 | 80 | 148 | 200 | 58 | ~200 |
4.4標記
符合HG/T 4298，單片冷凝面積1 m2,總冷凝面積10m2的多孔搪玻璃片式冷凝器，其標記為： 多孔搪玻璃片式冷凝器HG/T4298-WN-A1-10
標記中各要素的含義如下：
WN—多孔搪玻璃片式冷凝器；
A1——單片冷凝面積為lm2;
10——總冷凝面積為10 m2。
5 要求
5. 1多孔搪玻璃片式冷凝器的設計、制造、檢驗和驗收按GB 25025的規定。
5.2器蓋、器底和換熱片夾層水壓試驗壓力為0.35 MPa。組裝后，器內做0. 15 MPa的水壓試驗，應無泄漏。
5.3 中片1和中片2必須間隔排放,且中片1的小孔應和中片2的小孔間錯開，以防短路。
5. 4 擴玻璃層厚度0. 8 mm~1. 5 mm.
6 銘牌、出廠文件及包裝、運輸
6.1 銘牌、出廠文件及包裝、運輸按GB 25025有關規定。
6.2 銘牌應安裝在器盞酸目位罝9
6.3 外餌的搪玻璃面必須嚴格保護。
6.4 產品出廠前應妥善保管，防止雨雪天氣及腐蝕性介質侵蝕.一般不允許露天存放。
